Highbeam X Canbus Interface

Styrestrøm Highbeam X CAN-FD er en styrestrømmodul som gjør det mulig å koble ekstralys og LED-barer til nyere kjøretøy med CAN-FD-kommunikasjon. Modulen henter informasjon fra bilens elektroniske system og lar ettermonterte ekstralys aktiveres sammen med bilens originale fjernlys, uten behov for å hente et tradisjonelt 12V styresignal direkte fra hovedlyktene.

På mange moderne biler styres fjernlyset gjennom digitale signaler, noe som kan gjøre montering av ekstralys mer komplisert. Highbeam X CAN-FD er utviklet for å håndtere denne typen lysstyring og gir en ryddig løsning for tilkobling av ekstra belysning.

Modulen kan håndtere en belastning på opptil 15 A og leveres med kabelsett og DT2-kontakt. Den har også innebygd termisk beskyttelse og IP54-klassifisering for bruk i kjøretøymiljøer.

Styr ekstralys via bilens CAN-FD-system

CAN-FD er en videreutvikling av tradisjonell CAN-bus-kommunikasjon og brukes i stadig flere moderne kjøretøy. På biler med digital fjernlysstyring er det ikke alltid mulig å hente et vanlig styrestrømsignal fra hovedlyktene.

Highbeam X CAN-FD leser relevante signaler fra kjøretøyets CAN-FD-nettverk og bruker disse til å styre tilkoblede ekstralys. Dermed kan LED-barer og fjernlys kobles inn sammen med bilens originale fjernlysfunksjon.

Dette gjør modulen aktuell ved ettermontering av ekstralys på kjøretøy der tradisjonelle relé- og styrestrømløsninger ikke fungerer som ønsket.

Opptil 15 A belastning og termisk beskyttelse

Highbeam X CAN-FD har en maksimal utgangsstrøm på 15 A. Dette gjør det mulig å styre kompatible ekstralys direkte fra modulen, så lenge den samlede belastningen holder seg innenfor den oppgitte grensen.

Skal du montere ekstralys som trekker mer enn 15 A, må det benyttes et separat relé eller en egnet ekstern styringsløsning. Highbeam X brukes da til å gi styresignalet, mens ekstralysene får strøm gjennom en separat strømkrets.

Modulen har innebygd termisk beskyttelse som bidrar til å beskytte elektronikken mot overoppheting ved høy belastning.

Matrix LED – funksjonalitet avhenger av kjøretøyet

På enkelte bilmodeller kan Highbeam X CAN-FD også fungere sammen med adaptive Matrix LED-fjernlys. I slike tilfeller kan ekstralyset aktiveres sammen med fjernlyset og dimmes automatisk når bilens lyssystem begynner å skyggelegge møtende eller forankjørende trafikk.

Hvordan dette fungerer, avhenger blant annet av bilmodell, bilens originale lyssystem og hvilke ekstralys som er montert. Plassering og valg av ekstralys kan også påvirke resultatet.

Merk: Full kompatibilitet med Matrix LED-systemer kan ikke garanteres. Funksjonen må vurderes for den aktuelle bilmodellen og lysinstallasjonen. Automatisk dimming forutsetter også at det tilkoblede ekstrautstyret støtter den aktuelle styringen.

Tilpasset montering i kjøretøy

Highbeam X CAN-FD er bygget med komponenter beregnet for bruk i kjøretøy og har kapslingsgrad IP54. Det innebærer beskyttelse mot støv og vannsprut fra alle retninger.

Modulen leveres med kabelsett og DT2-kontakt for tilkobling av kompatible ekstralys. Den er CE-merket og utviklet for installasjoner hvor digital styring av fjernlys gjør vanlig tilkobling utfordrende.

Viktige egenskaper

• CAN-FD-modul for styring av ekstralys og LED-barer
• Utviklet for nyere kjøretøy med digital fjernlysstyring
• Leser fjernlyssignaler fra kjøretøyets CAN-FD-nettverk
• Lar ekstralys styres sammen med bilens originale fjernlys
• Maksimal utgangsstrøm på 15 A
• Mulighet for tilkobling av eksternt relé ved høyere belastning
• Innebygd termisk beskyttelse
• Kan fungere med Matrix LED på enkelte bilmodeller
• IP54-klassifisering
• CE-merket
• Kabelsett med DT2-kontakt medfølger

Dette følger med i pakken

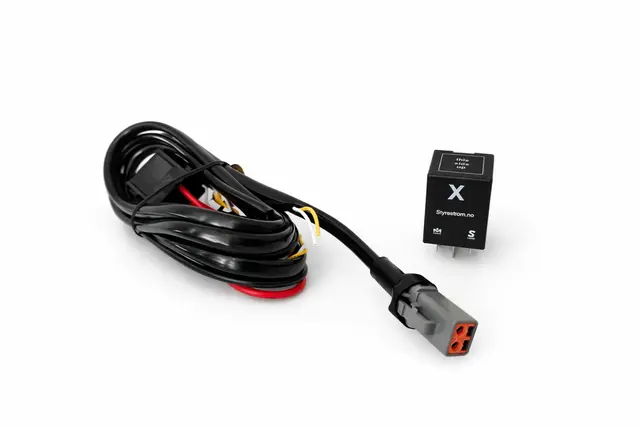

• 1 stk. Styrestrøm Highbeam X CAN-FD-modul
• Kabelsett med DT2-kontakt

Tekniske spesifikasjoner

Viktig ved montering: Kontroller at Highbeam X CAN-FD støtter den aktuelle bilmodellen før installasjon. Støtte for CAN-FD innebærer ikke automatisk kompatibilitet med alle kjøretøy som bruker denne kommunikasjonsstandarden. Ved belastning over 15 A må ekstralysene tilkobles gjennom en separat strømkrets med egnet relé og sikring.
