Highbeam X Canbus Interface

Styrestrøm Highbeam X V4 er en CAN-bus-modul som gjør det mulig å koble ekstralys og LED-barer til moderne kjøretøy med digital fjernlysstyring. Modulen leser informasjon fra bilens CAN-bus-system og lar ettermonterte ekstralys styres sammen med bilens originale fjernlys, uten at du trenger å hente et tradisjonelt 12V styresignal direkte fra hovedlyktene.

På mange nyere biler styres lysfunksjonene elektronisk, og det kan derfor være vanskelig å koble til ekstralys med et vanlig relésett. Highbeam X V4 er utviklet for slike installasjoner og gir en praktisk løsning for å hente ut fjernlysstyring fra bilens digitale kommunikasjonssystem.

Modulen har en maksimal utgangsstrøm på 15 A, innebygd termisk beskyttelse og leveres med kabelsett og DT2-kontakt. Den er IP54-klassifisert og CE-merket.

Fjernlysstyring direkte fra bilens CAN-bus

På kjøretøy med CAN-bus kommuniserer ulike elektroniske styreenheter gjennom et felles nettverk. Dette brukes blant annet til styring av bilens lysfunksjoner.

Highbeam X V4 leser relevante signaler fra CAN-bus-systemet og bruker informasjonen til å aktivere eller deaktivere tilkoblede ekstralys. Dermed kan LED-barer og andre ekstralys følge bilens originale fjernlysstyring.

Løsningen er spesielt aktuell på kjøretøy der fjernlyssignalet ikke er tilgjengelig som et vanlig 12V signal, eller hvor tradisjonelle styrestrømløsninger ikke fungerer som ønsket.

15 A utgang og innebygd beskyttelse

Highbeam X V4 kan håndtere en maksimal belastning på 15 A. Ekstralys med et samlet strømforbruk innenfor denne grensen kan kobles til i henhold til produsentens monteringsanvisning.

Hvis ekstralysene trekker mer enn 15 A, må det benyttes et separat relé eller en egnet ekstern styringsløsning. Highbeam X V4 leverer da styresignalet, mens strømmen til ekstralysene hentes fra en separat, korrekt sikret strømkrets.

Den innebygde termiske beskyttelsen bidrar til å beskytte elektronikken mot overoppheting ved høy belastning.

Mulig samspill med Matrix LED-fjernlys

På enkelte bilmodeller kan Highbeam X V4 også brukes sammen med adaptive Matrix LED-fjernlys. Avhengig av bilens lyssystem kan ekstralysene aktiveres sammen med fjernlyset og dimmes når bilen begynner å skyggelegge andre trafikanter.

Hvordan dette fungerer i praksis, avhenger av bilmodell, type Matrix LED-system og hvilke ekstralys som benyttes. Både lampenes egenskaper og plassering kan påvirke resultatet.

Viktig: Det kan ikke garanteres full kompatibilitet eller optimal funksjon med alle Matrix LED-systemer. Eventuell automatisk dimming må vurderes ut fra det aktuelle kjøretøyet og lysoppsettet. Ekstralysene må også støtte styringsfunksjonen som benyttes.

Ryddig tilkobling og beskyttelse mot ytre påvirkninger

Highbeam X V4 leveres med kabelsett og DT2-kontakt for tilkobling av kompatible ekstralys. Dette gir et praktisk utgangspunkt for montering på kjøretøy med elektronisk styrte fjernlys.

Modulen har kapslingsgrad IP54, som innebærer beskyttelse mot støv og vannsprut fra alle retninger. Den er dermed egnet for bruk i kjøretøymiljøer når den monteres på en plassering som samsvarer med kapslingsgraden og produsentens anvisninger.

Viktige egenskaper

• CAN-bus-modul for styring av ekstralys og LED-barer
• Tilpasset moderne kjøretøy med digital fjernlysstyring
• Henter fjernlyssignal fra kjøretøyets CAN-bus-nettverk
• Gjør det mulig å styre ekstralys sammen med bilens originale fjernlys
• Maksimal utgangsstrøm på 15 A
• Mulighet for ekstern reléstyring ved høyere belastning
• Innebygd termisk beskyttelse
• Mulig støtte for Matrix LED-funksjoner på enkelte bilmodeller
• IP54-klassifisering
• CE-merket
• Kabelsett med DT2-kontakt medfølger

Dette følger med i pakken

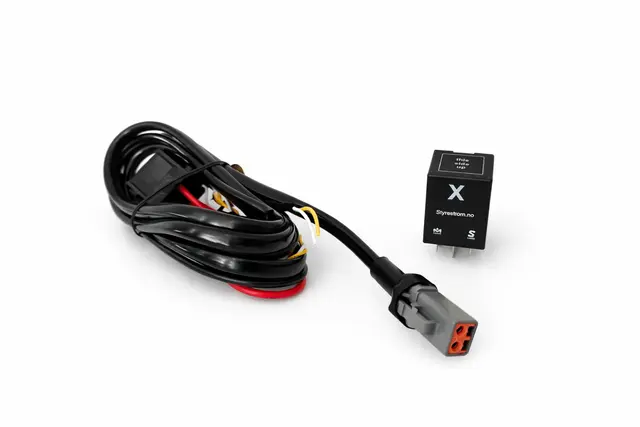

• 1 stk. Styrestrøm Highbeam X V4 CAN-bus-modul
• Kabelsett med DT2-kontakt

Tekniske spesifikasjoner

Merk ved montering: Kontroller at Highbeam X V4 er kompatibel med den aktuelle bilmodellen før installasjon. Ikke alle kjøretøy med CAN-bus benytter samme signaler eller kommunikasjonsoppsett. Dersom ekstralysene har et samlet strømforbruk over 15 A, må det benyttes en separat strømkrets med egnet relé og sikring.
