Solid-State Rele

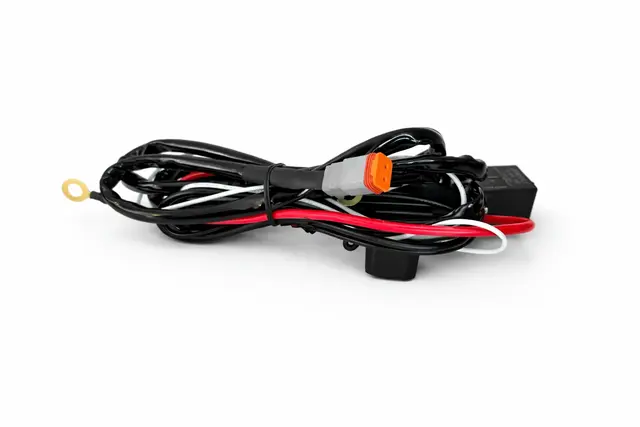

Solid-State Harness er et kabelsett for tilkobling og styring av ekstralys og LED-barer på kjøretøy med 12V eller 24V elektrisk anlegg. Kabelsettet benytter elektronisk solid-state-teknologi i stedet for et tradisjonelt mekanisk relé. Dette gir rask og stabil inn- og utkobling uten bevegelige relékontakter som kan slites over tid.

Med støtte for PWM-signaler (pulsbreddemodulering) er kabelsettet tilpasset moderne kjøretøy der lyssignaler styres elektronisk. Det gjør Solid-State Harness til et alternativ for lysinstallasjoner hvor vanlige relébaserte kabelsett kan ha utfordringer med styresignalene.

Kabelsettet tåler belastninger på opptil 25 A og leveres med integrert 25 A sikring, Deutsch 2-pin kontakt og 1,5 meter kabel. Det gir en ryddig løsning for tilkobling av kompatible ekstralys og LED-barer.

Elektronisk styring uten mekanisk relé

I et vanlig relé styres strømmen gjennom mekaniske kontakter som åpner og lukker seg. Solid-State Harness utfører denne funksjonen elektronisk, uten bevegelige deler.

Dette gir rask respons ved inn- og utkobling og reduserer slitasjen som normalt oppstår i mekaniske relékontakter. Den elektroniske styringen gjør også kabelsettet kompatibelt med PWM-signaler, som brukes i flere moderne kjøretøy.

Kabelsettet har i tillegg beskyttelse mot back-EMF. Dette er spenningsspiker som kan oppstå når enkelte elektriske belastninger kobles ut. Beskyttelsen bidrar til å redusere risikoen for at slike spenningsspiker påvirker tilkoblet utstyr og elektronikken i kjøretøyet.

Tilpasset ekstralys og LED-barer

Solid-State Harness kan brukes på både 12V- og 24V-systemer og håndterer en maksimal strømbelastning på 25 A. Den integrerte sikringen beskytter kretsen mot overstrøm.

Den ferdigmonterte Deutsch 2-pin kontakten gjør tilkoblingen enkel på lamper med tilsvarende kontakt. Med 1,5 meter kabellengde får du fleksibilitet ved plassering og montering av kabelsettet.

Kabelsettet har IP54-klassifisering, som gir beskyttelse mot støv og vannsprut. Forseglede tilkoblinger og en konstruksjon beregnet for kjøretøy gjør det egnet for bruk i lysinstallasjoner som utsettes for vær og varierende kjøreforhold.

Viktige egenskaper

• Elektronisk solid-state-styring uten mekanisk relé
• Utviklet for ekstralys og LED-barer
• Kompatibel med 12V og 24V elektriske systemer
• Støtte for PWM-styresignaler
• Maksimal belastning på 25 A
• Integrert 25 A sikring
• Innebygd beskyttelse mot back-EMF og spenningsspiker
• Ferdigmontert Deutsch 2-pin kontakt
• 1,5 meter kabellengde
• Plug & Play-tilkobling med kompatible lamper
• IP54-klassifisering
• CE-merket

Tekniske spesifikasjoner

Merk: Kontroller at ekstralysets strømforbruk ikke overstiger kabelsettets maksimale belastning på 25 A, og at lampens tilkobling er kompatibel med Deutsch 2-pin kontakten. PWM-støtte betyr ikke nødvendigvis at kabelsettet er kompatibelt med alle kjøretøy eller styresignaler.
