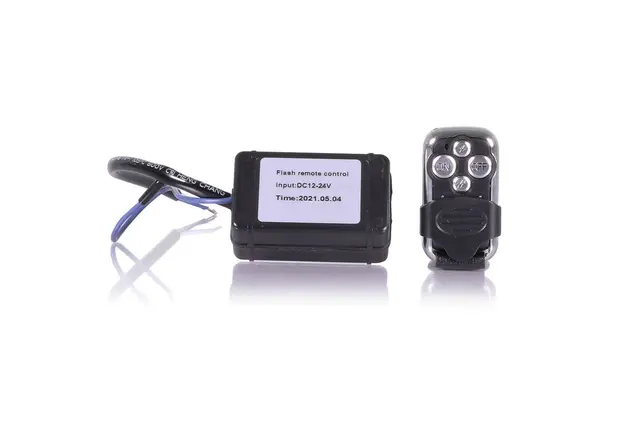

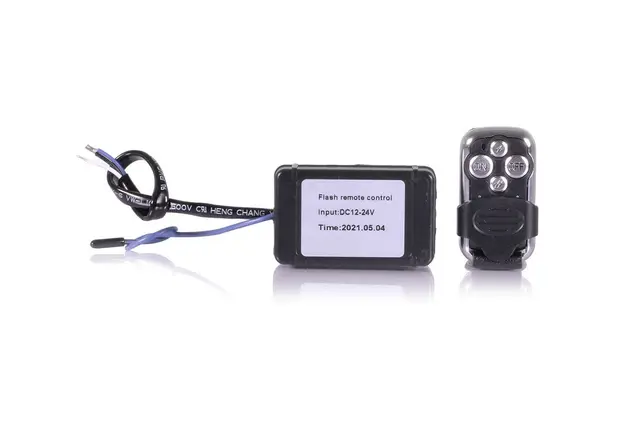

Lumen trådløs bryter er et kompakt relé med fjernkontroll som gir deg mulighet til å styre lys uten å trekke styrestrøm inn i kupeen. Løsningen passer godt når du ønsker en separat bryter for ekstralys, eller når montering gjør det upraktisk å føre ledninger gjennom torpedoveggen.

Reléet har også flash-funksjon og kan brukes til å styre lampe som varsellys. Merk at bruk som varsellys kun er tillatt dersom lampen er godkjent for dette formålet.

Dette reléet egner seg ved montering av lys der man allerede har tilgjengelig strøm, men ikke ønsker å trekke styrestrøm helt frem til bryter i kupé. Eksempler kan være lyskaster på tak av bil eller båt, skjult fjernlys i skiboks med egen batteripakke, eller som en egen av/på-funksjon for å deaktivere fjernlys ved behov.

Reléet fungerer i praksis som en trådløs bryter som styrer hovedreléet til ekstralyset.

Ved bruk sammen med Lumen relésett fjernes bryteren som følger med relésettet. Deretter kobles:

• Sort til sort ledning
• Rød ledning i relésettet til hvit på trådløst relé
• Blå på trådløst relé til hvit ledning i relésettet

Med denne koblingen styres ekstralyset fullt ut av det trådløse reléet.

Dersom du ønsker at ekstralyset både skal kunne styres av bilens originale fjernlys og samtidig av det trådløse reléet, må det legges inn et ekstra relé på styrestrømmen. Dette er nødvendig fordi det trådløse reléet må ha konstant 12V.

Oppkobling med ekstra relé:

• Blå på trådløst relé til pin 86
• Sort på trådløst relé til pin 85, samt sort fra relésett
• Styrestrøm fra bil til pin 30
• Styrestrøm til relésett (hvit ledning) til pin 87
• Rød ledning fra relésett til hvit på trådløst relé

Brukes Lumen 4-pin relékontakt, har denne samme fargekoder som både trådløst relé og relésett, noe som forenkler tilkoblingen.

Dersom kontakten på det trådløse reléet ikke skal brukes, kan den fjernes. Reléet har ikke minnefunksjon.
