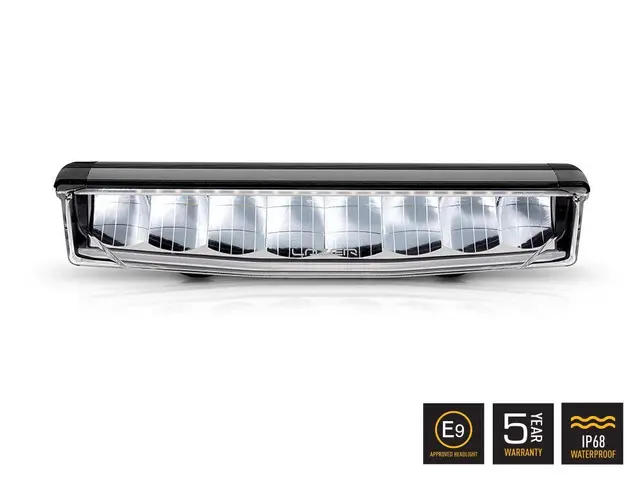

Lazer Air-90 Beacon er en LED-lysbjelke utviklet for lastebiler og andre nyttekjøretøy. Lampen kombinerer fjernlys, integrert posisjonslys og gult varsellys i én enhet. Den inngår i Lazers AIR-serie og er beregnet for kjøretøy der det er behov for flere lysfunksjoner uten å montere separate lamper for hver funksjon.

Fjernlyset har en oppgitt lysmengde på cirka 9160 lumen og en fargetemperatur på 5000 K. Lysbildet er utformet med en horisontal spredning på 34 grader og en vertikal spredning på 13 grader. Ved 1 lux har lampen en oppgitt rekkevidde på omtrent 287 meter, mens rekkevidden ved 0,25 lux er cirka 574 meter.

Air-90 Beacon har også integrert posisjonslys med hvit eller gul belysning samt en egen gul varsellysfunksjon. Det gule varsellyset er godkjent etter ECE R65, mens fjernlyset er godkjent etter ECE R149 og det hvite posisjonslyset etter ECE R148. De ulike funksjonene gjør lampen aktuell for kjøretøy som har behov for både ekstra veibelysning og synlig varsling.

Lampen har et driftsspenningsområde på 10–32 V DC og kan benyttes på både 12 V- og 24 V-anlegg. Fjernlyset har et oppgitt effektforbruk på cirka 90 W, og LED-teknologien gir en rask oppstartstid på omtrent 5 millisekunder.

Med kapslingsgrad IP68 er Air-90 Beacon konstruert for utvendig montering på kjøretøy som utsettes for støv, vann og skiftende værforhold. Lampen leveres med sentermonteringsbrakett, 3-pins Superseal-kontakt med 20 cm kabel og installasjonsveiledning.

Fjernlys med bredde og rekkevidde

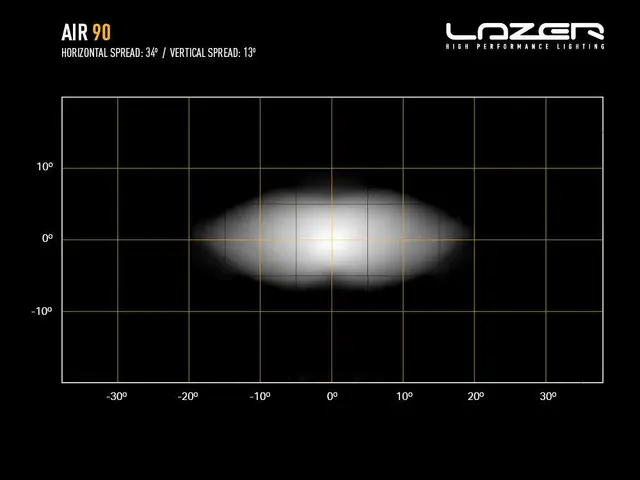

Lazer Air-90 Beacon er utstyrt med LED-fjernlys som gir en samlet oppgitt lysmengde på cirka 9160 lumen. Lysbildet har en horisontal spredning på 34 grader og en vertikal spredning på 13 grader, noe som gir belysning både fremover og til sidene av veibanen.

Fargetemperaturen er 5000 K og gir et nøytralt hvitt lys. Denne fargetonen er tilpasset kjøring i mørket og gir en annen lyskarakter enn både varmere halogenbelysning og kaldere LED-lys.

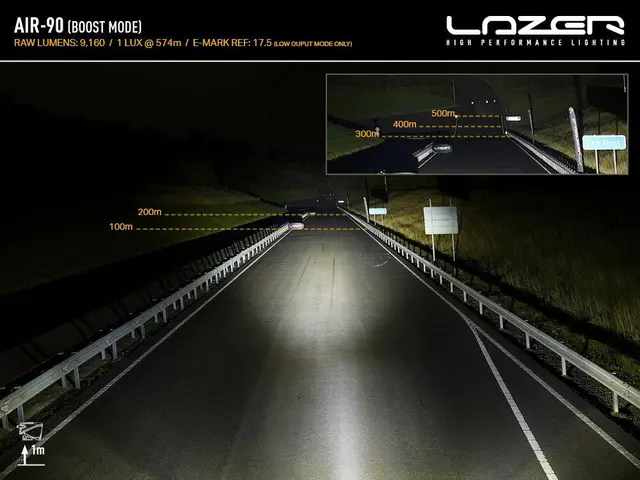

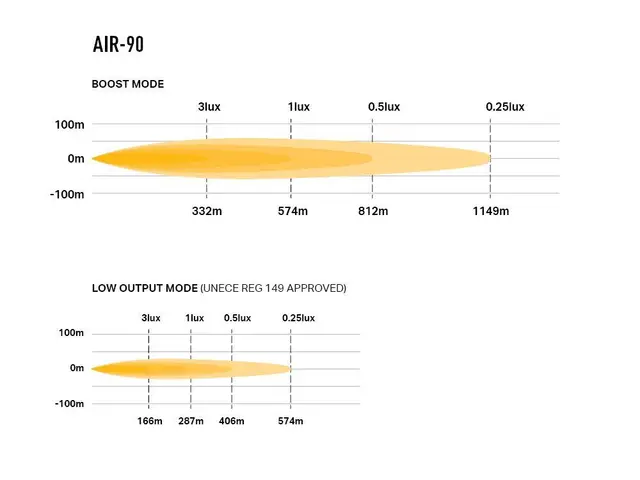

Lampen har en oppgitt rekkevidde på cirka 287 meter ved 1 lux. Ved lavere lysstyrkegrenser strekker lysbildet seg lenger, med omtrent 406 meter ved 0,5 lux og 574 meter ved 0,25 lux.

Driver FOV Flux er oppgitt til cirka 6229 lumen. Denne verdien beskriver lysmengden innenfor et definert synsfelt foran føreren og gir et supplement til lampens totale lumenverdi.

Fjernlysfunksjonen er godkjent etter ECE R149. Ved montering må plassering, tilkobling og bruk være i samsvar med gjeldende regler for ekstra fjernlys på kjøretøyet.

Integrert posisjonslys og ECE R65-godkjent varsellys

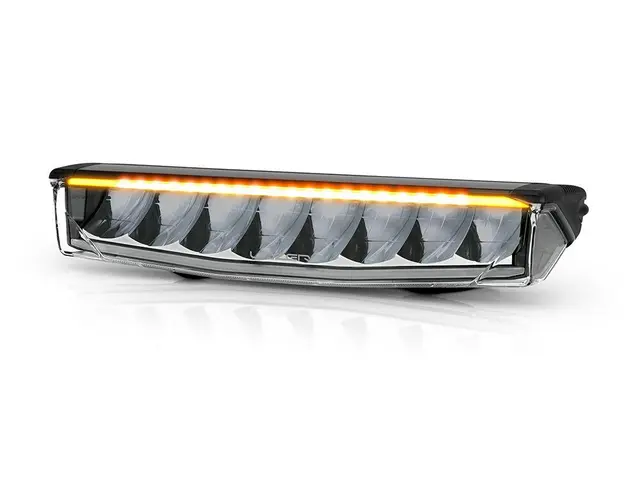

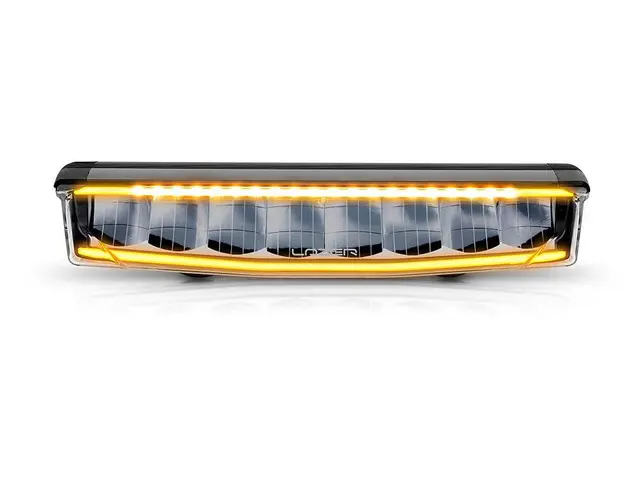

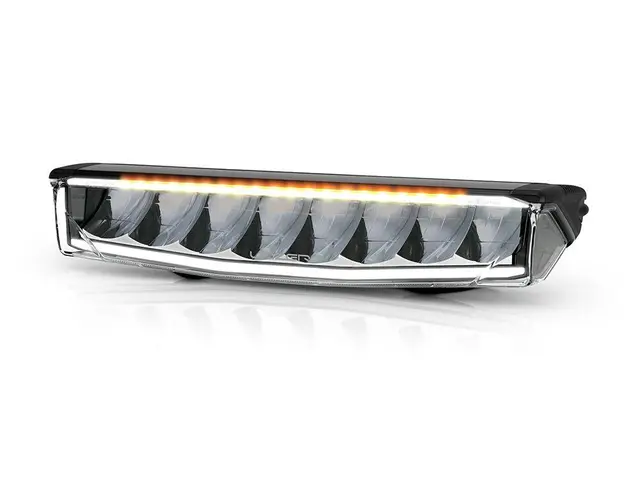

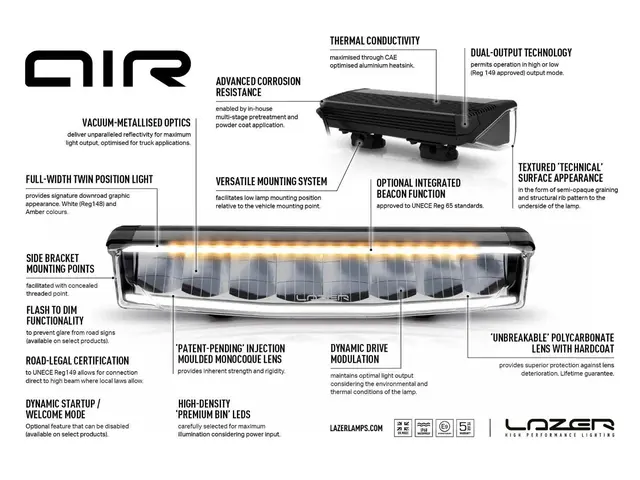

Air-90 Beacon kombinerer flere lysfunksjoner i samme lampehus. I tillegg til fjernlyset har den integrert posisjonslys med hvit eller gul belysning og et eget gult varsellys.

Det hvite posisjonslyset er godkjent etter ECE R148 og kan brukes som en del av kjøretøyets posisjonsbelysning når montering og bruk oppfyller gjeldende krav. Den gule posisjonslysfargen gir et alternativt visuelt uttrykk, men må benyttes i samsvar med reglene som gjelder for kjøretøytypen.

Varsellysfunksjonen benytter gul belysning og er godkjent etter ECE R65. Denne standarden gjelder spesielle varsellys som brukes for å gjøre andre trafikanter oppmerksomme på kjøretøy som utfører bestemte oppgaver eller befinner seg i situasjoner der varsling er nødvendig.

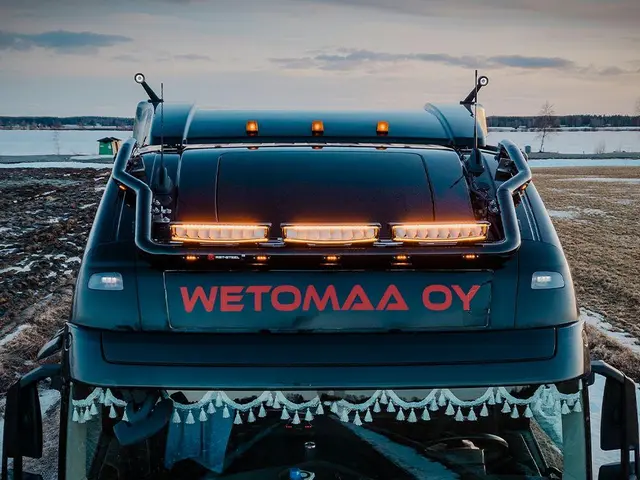

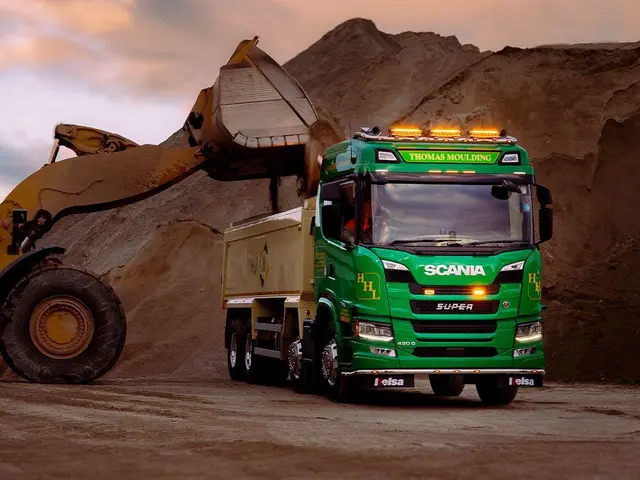

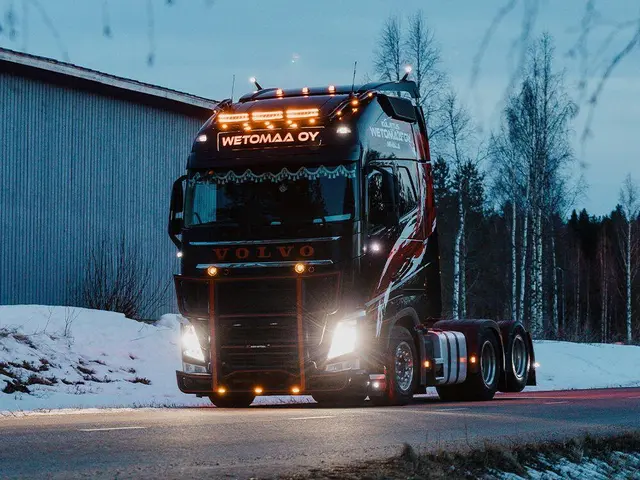

Den integrerte løsningen gjør det mulig å samle fjernlys og varsellys på ett monteringspunkt. Det kan være aktuelt på lastebiler, servicekjøretøy og andre nyttekjøretøy der tilgjengelig monteringsplass er begrenset.

Bruk av gult varsellys er regulert og forutsetter at kjøretøyet og bruksområdet oppfyller gjeldende krav. ECE R65-godkjenningen alene innebærer ikke at varsellyset kan brukes i alle trafikksituasjoner.

Elektrisk tilkobling og montering

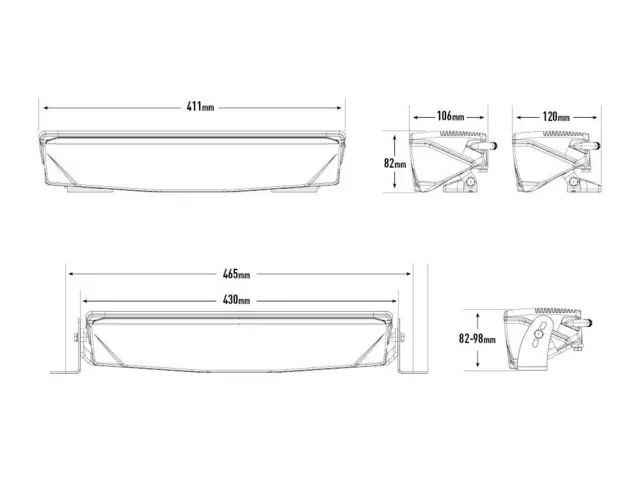

Lazer Air-90 Beacon har en bredde på 411 mm, en dybde på 105 mm og en høyde på omtrent 81–82 mm. Den kompakte utformingen gjør lampen egnet for montering på egnede festepunkter på lastebiler og nyttekjøretøy.

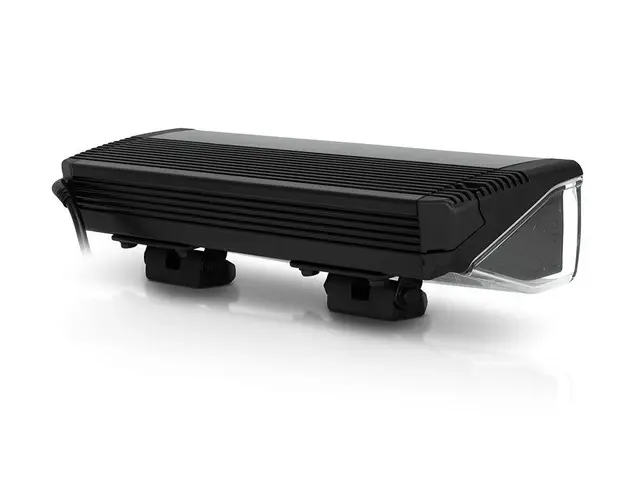

Lampen leveres med en sentermonteringsbrakett, også kalt Centre Mount. Denne benyttes for å feste lysbjelken til en egnet monteringsflate. Monteringspunktet må være dimensjonert for lampens vekt på cirka 1,65 kg og belastningene som oppstår under kjøring.

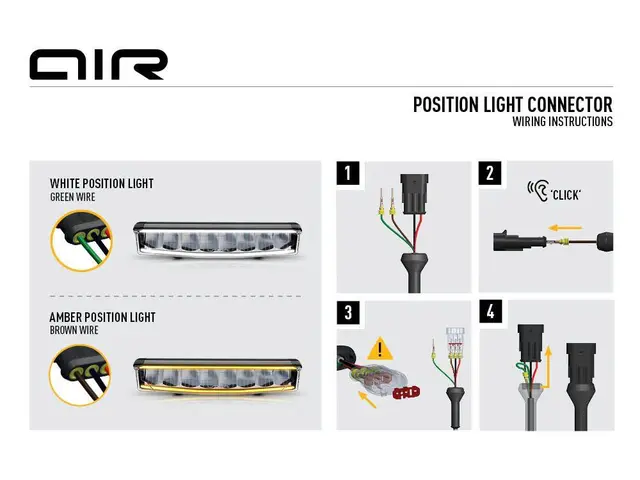

Elektrisk tilkobling skjer via en 3-pins Superseal-kontakt med en tilhørende kabel på 20 cm. Driftsspenningen er 10–32 V DC, noe som gjør lampen kompatibel med både 12 V- og 24 V-systemer.

Fjernlysfunksjonen har et oppgitt effektforbruk på cirka 90 W og trekker omtrent 7,1 A ved 14,4 V. Det er derfor viktig at kabler, sikringer og eventuelle releer er dimensjonert for den elektriske belastningen.

Lampen har en oppgitt oppstartstid på 5 millisekunder. Installasjonsveiledningen som følger med, bør benyttes for riktig tilkobling av de ulike lysfunksjonene.

Beskyttelse og elektrisk sikkerhet

Air-90 Beacon er IP68-klassifisert. Det innebærer at lampen er støvtett og beskyttet mot nedsenking i vann under betingelsene som er definert for produktet. Kapslingsgraden er tilpasset bruk på kjøretøy som utsettes for nedbør, veismuss og andre ytre påvirkninger.

Lampen oppfyller kravene til elektromagnetisk kompatibilitet etter ECE R10. Dette er relevant for kjøretøy med flere elektroniske systemer, der lysutstyr ikke skal skape uakseptable elektromagnetiske forstyrrelser.

Den har også beskyttelse mot spenningspulser i henhold til ISO 7637-2, inkludert beskyttelse mot såkalte dump load-hendelser. Slike spenningsendringer kan oppstå i kjøretøyets elektriske anlegg og stiller krav til elektronikkens motstandsdyktighet.

LED-levetiden er oppgitt til 50 000 timer. Dette er en nominell verdi for LED-teknologien og vil kunne påvirkes av driftsforhold og bruksmønster.

Tekniske spesifikasjoner

Dette følger med i pakken

1 stk. Lazer Air-90 Beacon LED-lysbjelke med fjernlys, posisjonslys og gult varsellys.

1 stk. Centre Mount sentermonteringsbrakett.

1 stk. 3-pins Superseal-kontakt med 20 cm kabel.

Installasjonsveiledning.
