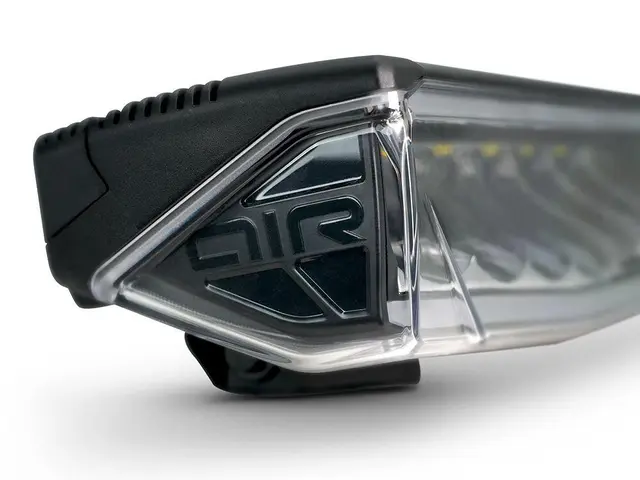

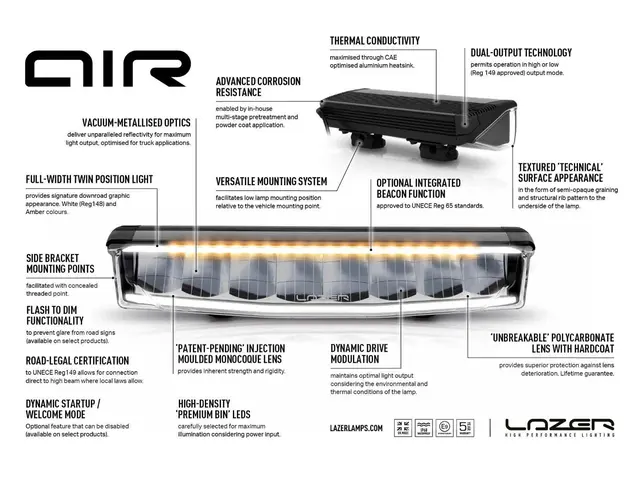

Lazer Air-55 Beacon er en LED-lysbjelke utviklet for lastebiler og andre nyttekjøretøy. Lampen kombinerer fjernlys, integrert posisjonslys i hvitt eller gult og en egen varsellysfunksjon. Med flere lysfunksjoner samlet i én enhet er Air-55 Beacon et alternativ for kjøretøy der det er behov for både ekstra veibelysning og varsling.

Fjernlyset leverer en oppgitt lysmengde på 6800 lumen og har en rekkevidde på 400 meter ved 1 lux. Lysbildet har en horisontal spredning på 34 grader og en vertikal spredning på 13 grader. Dette gir en kombinasjon av lys fremover på veien og belysning av områdene rundt kjørefeltet.

Air-55 Beacon har en fargetemperatur på 5000 K, som gir et nøytralt hvitt lys. Fjernlysfunksjonen har et effektforbruk på 55 W og er E-godkjent etter ECE R149 med referansetall 35.

Lampen har også integrert posisjonslys med hvit eller gul belysning. Det hvite posisjonslyset er godkjent etter ECE R148. I tillegg har modellen en varsellysfunksjon som er godkjent etter ECE R65. Dette gjør det mulig å kombinere ordinær kjørebelysning med varsling på kjøretøy der slik bruk er tillatt.

Med kapslingsgrad IP68 er lampen konstruert for utvendig montering og bruk under varierende værforhold. Driftsspenningen er 10–32 V DC, og lampen leveres med sentermonteringsbrakett, 3-pins Superseal-kontakt med 20 cm kabel og installasjonsveiledning.

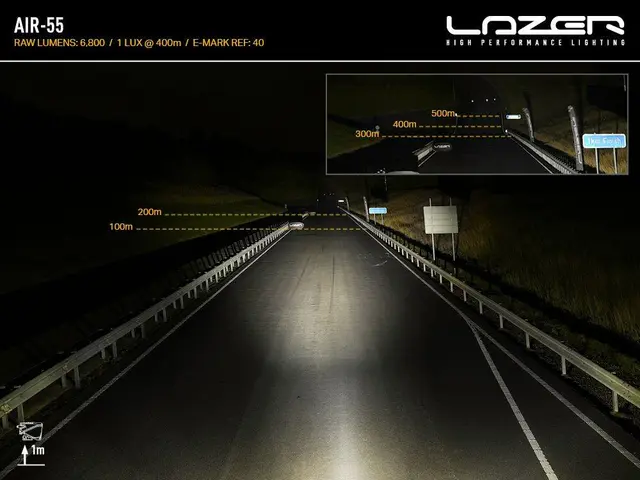

Fjernlys med 400 meters rekkevidde ved 1 lux

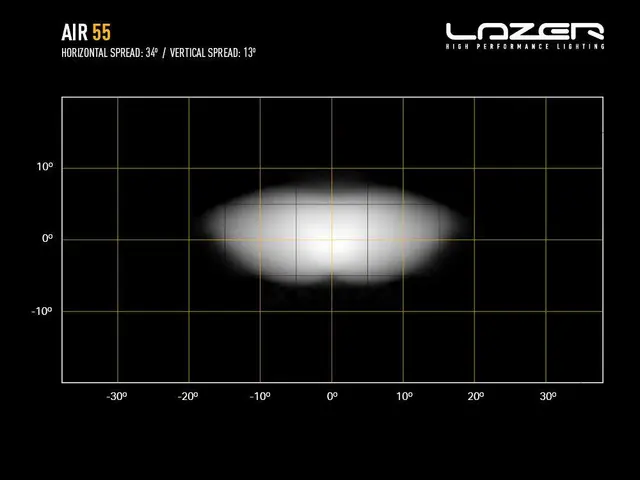

Lazer Air-55 Beacon er utstyrt med LED-fjernlys som leverer 6800 lumen. Lysbildet er utformet for å gi belysning både fremover og til sidene av veibanen, med en horisontal lysvinkel på 34 grader og en vertikal lysvinkel på 13 grader.

Rekkevidden er oppgitt til 400 meter ved 1 lux. Ved lavere lysstyrkegrenser strekker lysbildet seg lenger, med 566 meter ved 0,5 lux og 800 meter ved 0,25 lux. Ved 3 lux er rekkevidden 231 meter.

Driver FOV Flux er oppgitt til 4488 lumen. Denne verdien beskriver lysmengden innenfor et definert synsfelt foran føreren og supplerer lampens totale lumenverdi.

Fargetemperaturen på 5000 K gir et nøytralt hvitt lys. LED-teknologien har en oppgitt oppstartstid på 5 millisekunder, slik at fjernlyset reagerer raskt når det aktiveres.

Fjernlysfunksjonen er godkjent etter ECE R149 med referansetall 35. Montering og bruk må være i samsvar med gjeldende regler for ekstra fjernlys på kjøretøyet.

Posisjonslys og integrert varsellys

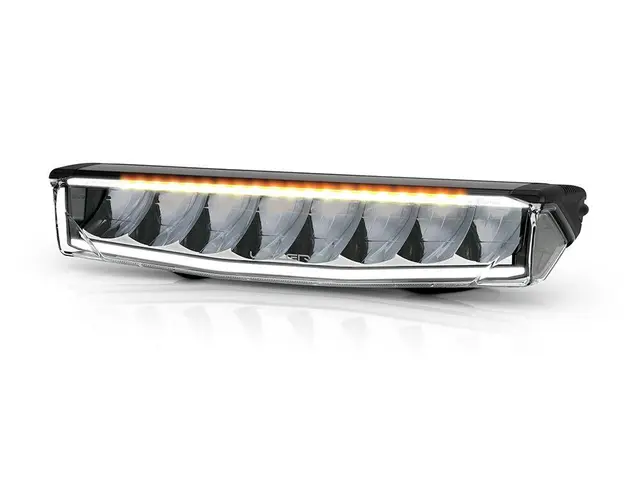

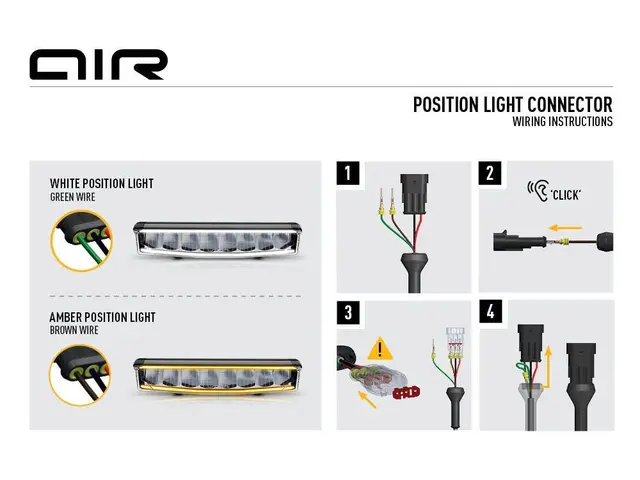

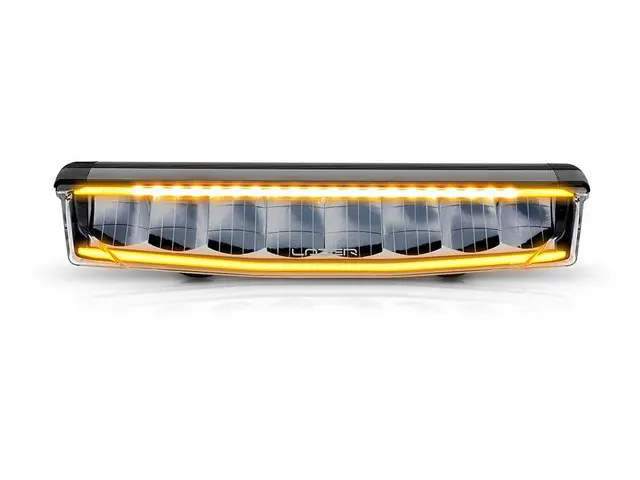

Air-55 Beacon har integrert posisjonslys med mulighet for hvit eller gul belysning. Det gir valgmuligheter ved tilpasning av kjøretøyets lysoppsett, samtidig som posisjonslyset er samlet i samme lampehus som fjernlyset.

Den hvite posisjonslysfunksjonen er godkjent etter ECE R148. Valg av lysfarge og bruk av posisjonslys må følge reglene som gjelder for kjøretøytypen og lampens plassering.

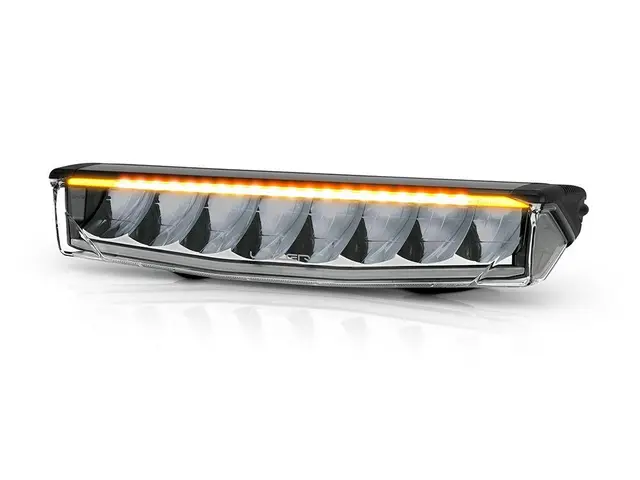

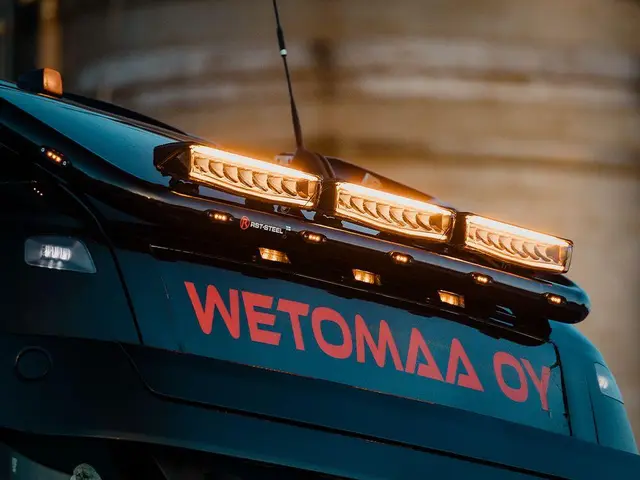

Lampen har i tillegg en varsellysfunksjon som er godkjent etter ECE R65. Denne godkjenningen gjelder spesielle varsellys som benyttes for å gjøre andre trafikanter oppmerksomme på kjøretøy i bestemte arbeids- eller trafikksituasjoner.

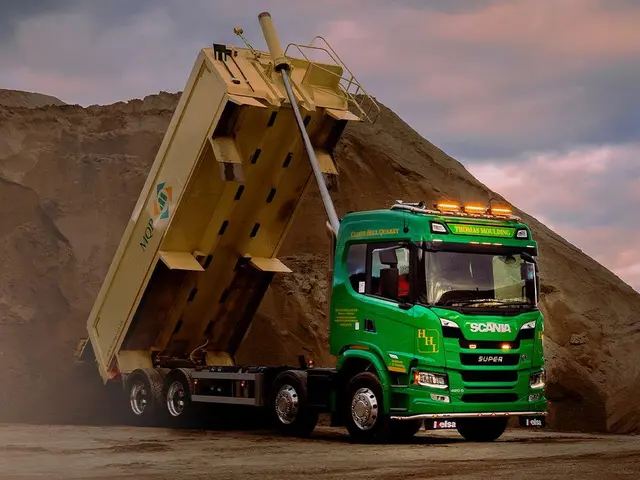

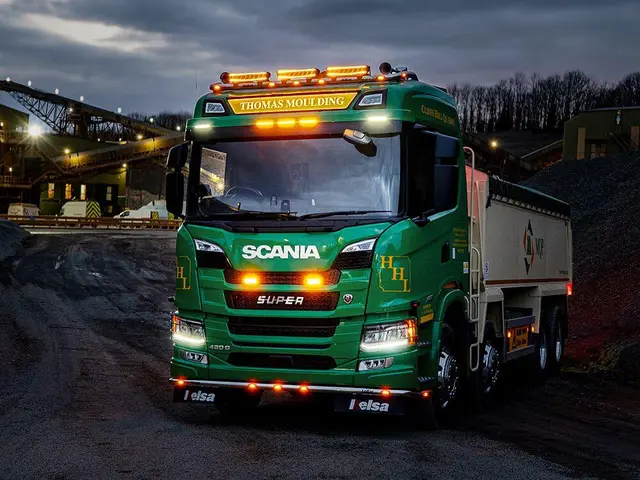

Ved å samle fjernlys, posisjonslys og varsellys i én enhet kan antallet separate lamper på kjøretøyet reduseres. Dette kan være aktuelt for blant annet lastebiler og servicekjøretøy med begrenset plass til ekstra lysutstyr.

Bruk av varsellys er regulert. Selv om lampen er ECE R65-godkjent, må kjøretøyet og bruken oppfylle gjeldende krav for slik varsling.

Montering og elektrisk tilkobling

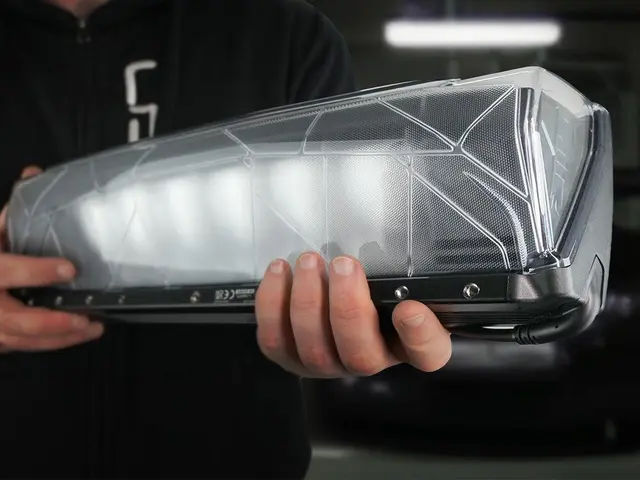

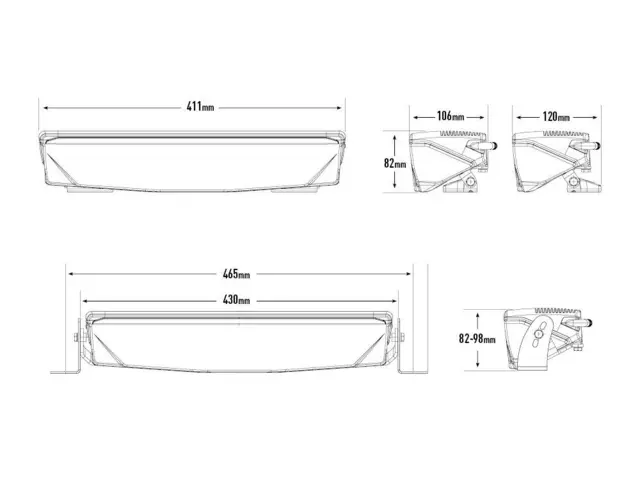

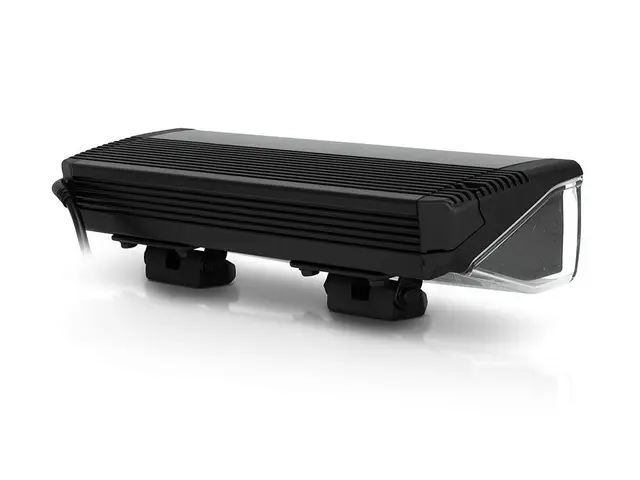

Lazer Air-55 Beacon har en bredde på 411 mm, en dybde på 105 mm og en høyde på 81 mm. Den avlange konstruksjonen gjør lampen egnet for montering på egnede festepunkter på lastebiler og nyttekjøretøy.

Lampen leveres med en sentermonteringsbrakett, også kalt Centre Mount. Braketten brukes for å feste lysbjelken til kjøretøyet. Monteringsflaten må være tilpasset lampens vekt på 1,65 kg og belastningene som oppstår under kjøring.

Elektrisk tilkobling skjer via en 3-pins Superseal-kontakt med 20 cm kabel. Driftsspenningen er 10–32 V DC, noe som gjør lampen kompatibel med både 12 V- og 24 V-systemer.

Fjernlyset har et oppgitt effektforbruk på 55 W. Strømforbruket ved 14,4 V er 3,8 A, mens maksimal oppgitt strømstyrke er 5,5 A. Ved installasjon må kabler, sikringer og eventuelle releer dimensjoneres etter den elektriske belastningen.

Installasjonsveiledning følger med og bør benyttes ved montering og tilkobling av lampens ulike funksjoner.

Beskyttelse og elektriske godkjenninger

Air-55 Beacon har kapslingsgrad IP68. Dette innebærer at lampen er støvtett og beskyttet mot nedsenking i vann under betingelsene som er definert for produktet. Konstruksjonen er tilpasset utvendig montering på kjøretøy som utsettes for regn, veismuss og skiftende værforhold.

Lampen oppfyller kravene til elektromagnetisk kompatibilitet etter ECE R10. Dette bidrar til å begrense elektromagnetiske forstyrrelser mellom lysutstyret og andre elektroniske systemer i kjøretøyet.

Air-55 Beacon har også beskyttelse mot spenningspulser i henhold til ISO 7637-2, inkludert beskyttelse mot såkalte dump load-hendelser. Dette er relevant i kjøretøyets elektriske anlegg, der kortvarige spenningsendringer kan forekomme.

LED-levetiden er oppgitt til 50 000 timer. Den faktiske levetiden vil kunne variere med driftsforhold, temperatur og bruksmønster.

Tekniske spesifikasjoner

Dette følger med i pakken

1 stk. Lazer Air-55 Beacon LED-lysbjelke med fjernlys, posisjonslys og varsellys.

1 stk. Centre Mount sentermonteringsbrakett.

1 stk. 3-pins Superseal-kontakt med 20 cm kabel.

Installasjonsveiledning.
